android架構設計 android架構圖

提及“android架構設計，android架構圖”，先從谷歌公開的體系結構圖上開始吧，本著拿來主義的原則，直接貼圖。開始就從了解體系架構入手吧。

從圖上可以看出一共有四層結構，從下到上分別為：

1-----Linux 內核層

2-----中間件層

3-----應用程序框架層

4-----應用程序?qū)?

谷歌公開的體系結構圖

下面咱們依次分層細談吧，先把模塊打散，然后再組裝吧，自己畫的，雖然丑點吧，畢竟是自己的，ok，就這樣了，這玩意也沒有必要，也不必過下美圖秀秀。

一、系統分層架構圖，簡化版的

二、Linux內核層

1--------------------

從下到上來吧，Android 核心內核使用了Linux 2.6的內核，為了便于商用，那幫家伙將Linux中的GUN協議部分進行取代。里面集成了調用實體設備的驅動程序，用來驅動真實實體設備。并暴漏接口調用給上一層，即中間件層。

三、中間件層

2--------------------

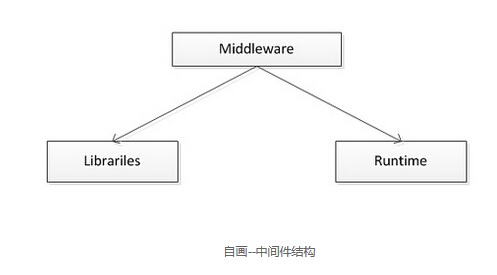

中間件層--從體系架構圖中可以看出，該層主要的功能分成了兩塊：運行庫和運行時。并封裝了相應的接口調用給應用程序框架層

=================運行庫

系統運行庫層：當我們使用Android應用框架時，Android系統會通過一些C/C++庫，來支持對我們使用的各個組件，使其能更好滴為開發者服務，比如里面列舉一些主要的庫：

①---Bionic系統C庫-----C語言標準庫，系統最底層的庫，C庫通過Linux系統來調用;

②---多媒體庫(MedioFrameword)-----Android系統多媒體庫，基于PacketVideo OpenCORE，該庫支持多種常用的音頻、視頻格式的回放和錄制以及一些圖片，比如：MPEG4、MP3、AAC、AMR、JPG、PNG等

③---SGL-----2D圖形引擎庫

④---SSL-----位于TVP/IP協議與各種應用層協議之間，為數據通訊提供支持。

⑤---OpenGL | ES -----3D效果的支持

⑥---SQLite-----輕量級關系型數據庫

⑦---Webkit-----Web瀏覽器引擎

⑧---FreeType-----位圖(Bitmap) 及 矢量(Vector)

===============運行時

運行時里面最重要的應該算是虛擬機吧。Dalvik是google自己設計的用于Android平臺的Java虛擬機(.dex格式是專為Dalvik設計的一種壓縮格式，適合內存和處理器速度有限的系統)這是在android4.4之前的版本了。android 4.4及以后的版本，谷歌直接祭出了ART(Android Runtime)，用來取代Dalvik，運行模式確實提高了不少，優化了性能和流暢性。

比較一下二者的不同吧：

------Dalvik：應用每次運行的時候，字節碼都需要通過即時編譯器轉換為機器碼，這會拖累應用的運行效率。

------ART：應用在第一次安裝的時候，字節碼就會預先編譯成機器碼，使其成為真正的本地應用(這個過程叫做預編譯[AOT,Ahead-Of-Time])，這樣的話，應用的啟動(首次)和執行都會變得更加快速。

反正就是ART比Dalvik強就是了。

四、應用框架層

3--------------------

應用程序框架層---封裝了開發應用所需要的核心API框架，提供了豐富多彩的組件，這樣簡化了程序開發的架構設計，但也必須遵守其框架的開發原則，開發自主性上被限制住了。該層封裝了SDK，提供了API給上一層調用使用。

SDK中內置了一些對象，其中最重要的組件有四個：Activities、Intents、Services以及Content Providers。

1--------------

Activities 活動：

一個活動就是一個用戶界面。一個應用程序可以定義一個或者多個活動，每個活動都能夠保存和恢復自身的狀態。

2--------------

Intents 意向：

Intent是描述一個特定活動的一種機制，比如“選取照片”、“撥打電話”等具體的動作。在Android機制中所有的東西都是通過Intents完成的，這樣開發者有機會替代或重用大量的組件。

比如有一個“發送郵件”的Intent，當你應用程序需要發送郵件時可以激活這個Intent。開發者甚至可以重新編寫一個新的郵件應用程序，并注冊為活動以處理這個Intent代替標準的郵件應用程序。

那么，其他的應用程序就可以使用新編寫應用程序來發送郵件了。

3--------------

Services 服務：

一個服務Service就是運行在后臺，沒有用戶直接交互的任務(與Unix daemon類似)。

比如要做一個音樂播放器，可能會被另一個活動激活，但音樂是需要作為背景音樂播放，那么這種程序就可以考慮作為一種服務Service。然后別的活動可以來操作這個播放器。Android中內置了很多服務，可以方便滴使用API進行訪問。

4--------------

Content Providers 內容提供者：

一個內容提供者content provider就是由自定義的API封裝讀寫操作的一套數據。Content Provider是不同應用程序之間共享全局?jǐn)?shù)據最好的方式。比如，Google提供了聯系人的Content Provider，包括姓名、地址、電話等所有信息在內的聯系方式能夠被所有應用程序使用。

五、應用程序

4--------------------

應用程序?qū)?，開發豐富多彩的應用程序。

先總結成這個樣子吧，自己也是初學，慢慢加深理解吧!
